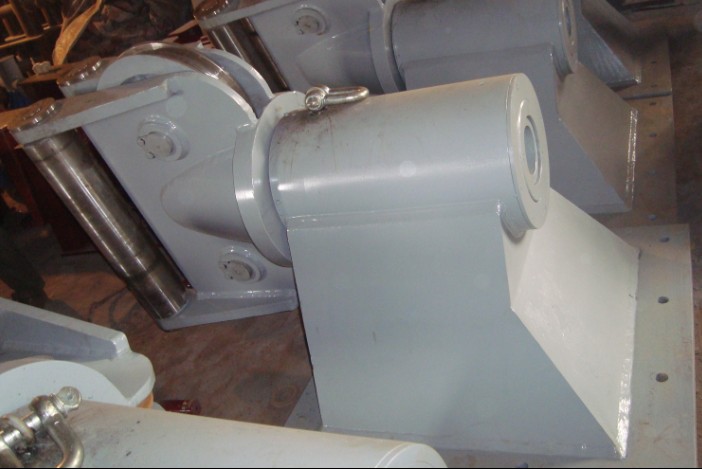

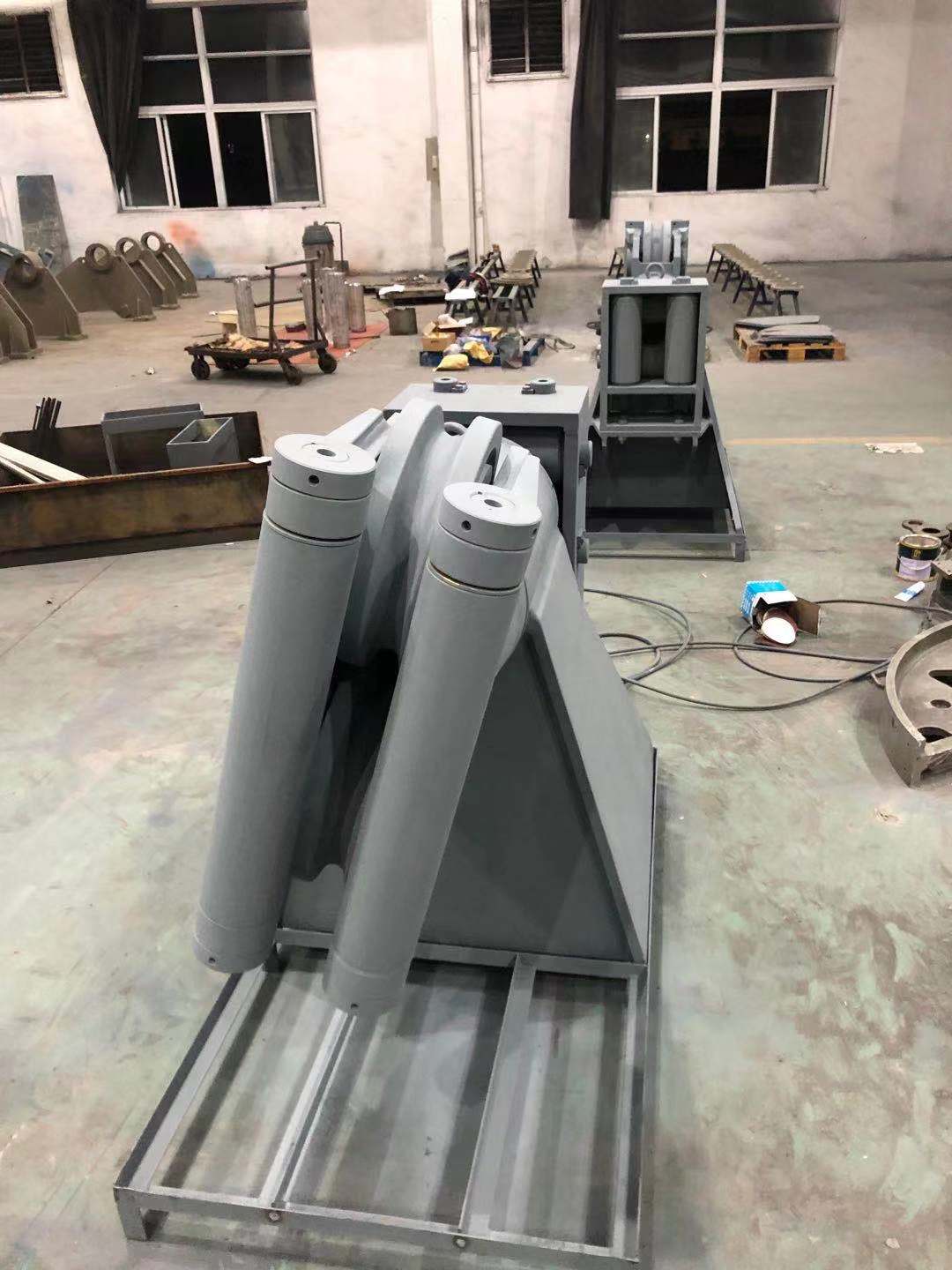

Univerzális Fairlead Chain Wheel Univerzális Fairlead Chain Wheel: vezetővezeték a kábel átvezetéséhez és irányának megváltoztatásához vagy exportpozíciójának korlátozásához, valamint a kábel és a hajótest közötti súrlódás csökkentéséhez, fő görgős lánckerék, rögzítő görgős lánckerék, nyitott típusú görgős vezetőkábel egység, 360°-ban elforgatható tengelykapcsoló és így tovább.
Univerzális Fairlead lánckerék
Univerzális Fairlead Chain Wheel: vezetővezeték a kábel átvezetéséhez és irányának megváltoztatásához vagy az exportpozíció korlátozásához, valamint a kábel és a hajótest közötti súrlódás csökkentéséhez, fő görgős lánckerék , stoplis görgős lánckerék , nyitott típusú görgős vezetőkábel egység, 360°-ban elforgatható fairlead és így tovább.
univerzális Fairlead lánckerék, beleértve a tartót, a főhengert és a főhenger kábelvezető eszközeit, hogy szabadon forgatható legyen a központi tengelye körül, és a fő cső alakú test központi tengelye mentén átmenő furattal van ellátva; vezetőkábel eszköz tartalmaz két külső rétegelt lemez és vágott két párhuzamos tárcsa egymás mellett rétegelt lemez, rétegelt lemez rögzített függőlegesen elhelyezett elülső felülete a fő henger ; a főhenger és a kerék használatával, így integrált kialakítás, kompakt szerkezet, kis hely, könnyen alkalmazható kis hajókra; Eközben a hengerfej kábelvezetője szabadon foroghat a főtengely körül, így nagy rugalmasságot biztosít a kábelvezető különböző tájolású igényeinek kielégítéséhez, nagymértékben javítva a vezetési sebességet, sok berendezést és munkaerő-forrást megtakarítva; rétegelt lemez elülső burkolat, hogy a kábel simább legyen, elkerülve az acél szélét a kábel súrlódási sérülései miatt.
számú ábra |
Ólomkötél raktári szám. |
Sheave Diamerter (in.) |
Standard Mindegyik (ibs) |
Mindegyik súly (ibs) |
Méretek (in.) |
|||
A |
B |
C |
D |
|||||
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
